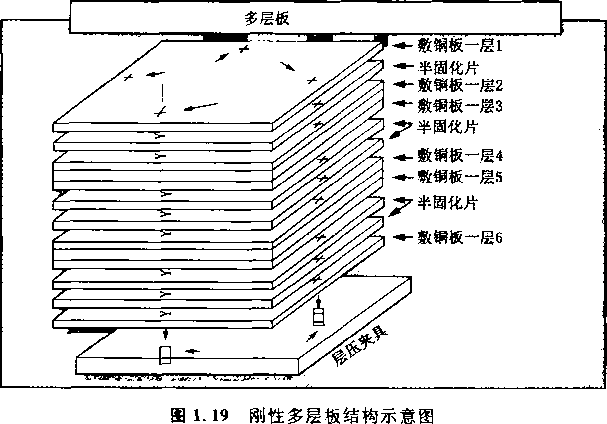

各種基板經常使用不同的pcb多層板打樣工藝，這導致不同的結構。一些結構僅適用于一個基板而不適用于其他基板。 PCB電路板打樣剛性多層板具有許多可能的結構，但是所有結構必須具有至少3層導體，并且可以實現層間互連。最通用的結構如圖1所示。

pcb多層板打樣和雙面板可以使用機械鉆孔鉆穿所有電路板，并且在通孔電鍍之后形成的長銅“桶”連接所有導電層。盡管這種結構已經使用了幾十年，但由于其局限性，它必須開發出不同的結構。第一個限制是密度，例如必須在其他48層中鉆孔以連接50層電路板的頂層和底層，這浪費了整個密度資源。另一個問題是通孔必須足夠大以使銅電鍍?nèi)芤阂子谶M(jìn)入整個長度，并且具有大量層的PCB電路板通常使用大于適用要求的孔，這也消耗密度資源
