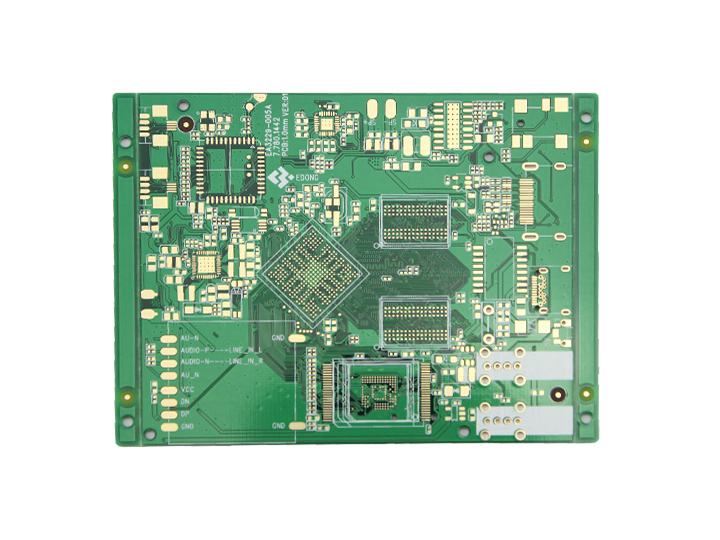

1 圖形電鍍蝕刻法(pattern plating etch process)

(1)流程以雙面板為例，流程為:下料→鉆孔→PTH (化學鍍銅)→板面鍍銅→光成像→圖形電鍍→堿性蝕刻→阻焊+字符→熱風整平(HAL)→機加工→電性能測試(ETest)→FQA→成品。

(2) 要點僅對導電圖形進行選擇性電鍍。板子鉆孔，化學鍍銅，光成像以形成導電圖形，這時候僅對線路和孔及焊盤進行圖形電鍍銅，使孔內平均銅厚大于等于20μm，然后接著鍍錫(錫鍍層作為蝕刻抗蝕層)，退除干膜(或濕膜)，進行堿性蝕刻，從而得到所需要的導線圖形。退掉表面和孔內的錫鍍層，網印阻焊和字符，熱風整平，機加工，電性能測試，得到所需要的PCB。

(3) 特點工序多，復雜，但相對可靠，可做細線路。歐美、中國企業大多數用此工藝生產。

2 板面也鍍蝕刻法(panel plating etch process)

(1)流程下料→鉆孔→PTH (化學鍍銅)→板面鍍銅→光成像→酸性蝕刻→阻焊+字符→熱風整平(HAL)→外形加工→電性測試(E-Test)→FQA→成品。

(2) 要點

①板材鉆孔和化學鍍銅(PTH) 后，對全板面和孔電鍍到所需要的銅厚，使孔內平均銅厚大于等于20μm。

②僅在孔和圖形上覆蓋干膜，以干膜作抗蝕層。

③在酸性蝕刻液中蝕去多余的銅，從而得到所需要的導線圖形。

(3) 特點

①工序較圖形電鍍蝕刻法簡單，但工藝控制會困難些。日本不少企業用此工藝，國內也有少量企業用此法量產。

②難點:板面鍍銅層厚度的均勻性較難控制。出現板四周銅層厚，中間薄的現象，蝕刻難以均勻，細線路難生產。

③干膜蓋孔，尤其是孔徑大的孔，如掩蓋不住，蝕刻液進到孔內，孔內銅被蝕掉，此板就只能報廢了。
