沒有出現之前，電子元器件之間的互連都是依托電線直接連接完成的。而現在電路板在電子工業 中已肯定占據了絕對控制的地位。下面單面 就來說說PCB多層板電路板有什么要求、PCB和FPC區別在于哪 里？

PCB多層板電路板的要求

（1）電源平面應該靠近地平面，與地平面有緊密耦合，并且安排在地平面之下。

（2）信號層應該與內電層相鄰，不應直接與其他信號層相鄰。

（3）將數字電路和模擬電路隔離。如果條件允許，將模擬信號線和數字信號線分層布置，并采用屏 蔽措施；如果需要在同一信號層布置，則需要采用隔離帶、地線條的方式減小干擾；模擬電路和數字 電路的電源和地應該相互隔離，不能混用。

（4） 對外干擾較大，最好單獨安排，使用上下都有內電層直接相鄰的中間信號層來傳輸， 以

便利用內電層的銅膜減少對外干擾。

PCB和FPC有什么不同？

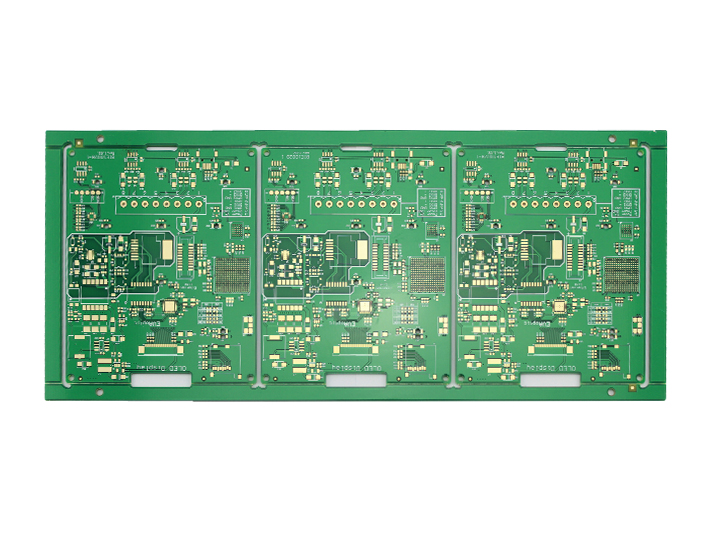

PCB（PrintedCircuitBoard），中文名稱為印制電路板，又稱印刷電路板、印刷線路板，是重要的 電子部件，是電子元器件的支撐體，是電子元器件電氣連接的提供者。由于它是采用電子印刷術制作的 ，故被稱為"印刷”電路板。

FPC 是Flexible Printed Circuit的簡稱，又稱軟性線路板、柔性印刷電路板,撓性線路板，簡稱 軟板或FPC，具有配線密度高、重量輕、厚度薄的特點.主要使用在手機、筆記本電腦、PDA、數碼相機、LCM等很多產品.FPC軟性印制電路是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性，絕佳的可撓性印刷電 路。

產品特點：

1.可自由彎曲、折疊、卷繞，可在三維空間隨意移動及伸縮。

2.散熱性能好，可利用F-PC縮小體積。

3.實現輕量化、小型化、薄型化，從而達到元件裝置和導線連接一體化。

從廣義而言，PCB包括FPC。

一是物理特性不同。fpc是柔性電路板。顧名思義可以彎折的。pcb就剛性電路板。不能彎折的。

二是使用材料不同。fpc和 的基礎材料是不能共用的。各有各的材料。當然也有部分材料能共用 。比如油墨。文字。

三是使用不同。對于很多結構設計很嚴格的產品pcb滿足不了裝配要求的就必須用fpc替代。比如厚 度要求和彎折要求之類的。
