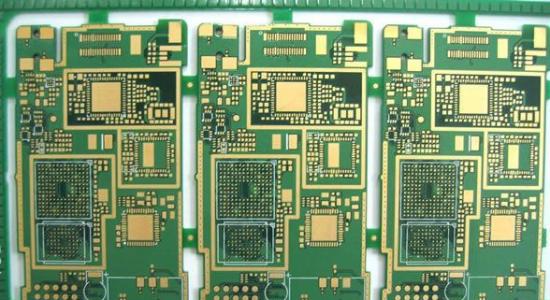

1、在通常情況下，一切的元件均應安置在電路板的同一面上，只要頂層元件過密時，才能將一些高度有限并且發熱量小的器材，如貼片電感、貼片電容、貼片IC等放在底層。

2、在確保電氣功用的前提下，元件應放置在柵格上且彼此平行或筆直擺放，以求規整、漂亮，在通常情況下不允許元件堆疊；元件擺放要緊湊，元件在悉數版面上應散布均勻、疏密共同。

3、電路板上不一樣組件相臨焊盤圖形之間的最小距離應在1MM以上。

4、離電路板邊際通常不小于2MM.線路板的最好形狀為矩形，長寬比為3:2或4:3.電路板面尺大于200MM乘150MM時，應思考電路板所能接受的機械強度。

PCB板規劃設置竅門

PCB規劃在不一樣期間需求進行不一樣的各點設置，在規劃期間能夠選用大格點進行器材規劃；

關于IC、非定位接插件等大器材，能夠選用50~100mil的格點精度進行規劃，而關于電阻電容和電感等無源小器材，可選用25mil的格點進行規劃。大格點的精度有利于器材的對齊和規劃的漂亮。

PCB規劃規劃竅門

在PCB的規劃規劃中要剖析電路板的單元，依據起功用進行規劃規劃，對電路的悉數元器材進行規劃時，要契合以下準則：

1、按照電路的流程組織各個功用電路單元的方位，使規劃便于信號流轉，并使信號盡也許保持共同的方向。

2、以每個功用單元的基地元器材為基地，環繞他來進行規劃。元器材應均勻、全體、緊湊的擺放在PCB板上，盡量削減和縮短各元器材之間的引線和銜接。

3、在高頻下作業的電路，要思考元器材之間的散布參數。通常電路應盡也許使元器材并行擺放，這么不光漂亮，并且裝旱簡單，易于批量生產。

PCB線路板規劃詳細布線時應注意以下幾點

⑴走線長度盡量短，以便使引線電感極小化。在低頻電路中，由于一切電路的地電流流經公共的接地阻抗或接地平面，所以防止選用多點接地。

⑵公共地線應盡量安置在印制電路板邊際有些。電路板上應盡也許多保存銅箔做地線，能夠增強屏蔽才能。

⑶雙層板能夠使用地線面，地線面的意圖是提供一個低阻抗的地線。

⑷多層印制電路板中，可設置接地層，接地層規劃成網狀。地線網格的距離不能太大，由于地線的一個首要作用是提供信號回流途徑，若網格的距離過大，會構成較大的信號環路面積。大環路面積會引起輻射和敏感度疑問。別的，信號回流實踐走環路面積小的途徑，別的地線并不起作用。

⑸地線面能夠使輻射的環路最小
