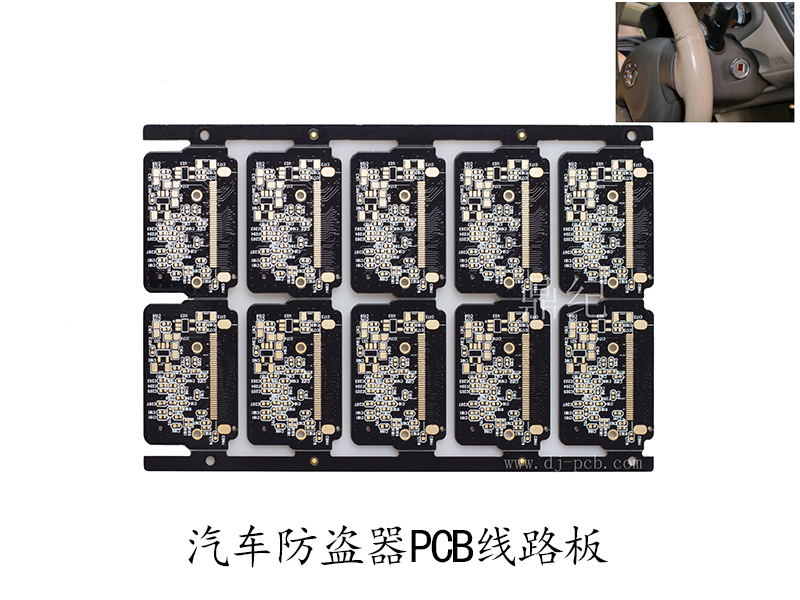

按照線路板層數可分為單面板、雙面板、四層板、六層板以及其他多層線路板。

各組成部分的主要功能如下：

焊盤：用于焊接元器件引腳的金屬孔。

過孔：有金屬過孔和非金屬過孔，其中金屬過孔用于連接各層之間元器件引腳。

安裝孔：用于固定電路板。

導線：用于連接元器件引腳的電氣網絡銅膜。

接插件：用于電路板之間連接的元器件。

填充：用于地線網絡的敷銅，可以有效的減小阻抗。

電氣邊界：用于確定電路板的尺寸，所有電路板上的元器件都不能超過該邊界。

多層板工藝流程→內層覆銅板雙面開料→刷洗→鉆定位孔→貼光致抗蝕干膜或涂覆光致抗蝕劑→曝光→顯影→蝕刻與去膜→內層粗化、去氧化→內層檢查→(外層單面覆銅板線路制作、B—階粘結片、板材粘結片檢查、鉆定位孔)→層壓→數控制鉆孔→孔檢查→孔前處理與化學鍍銅→全板鍍薄銅→鍍層檢查→貼光致耐電鍍干膜或涂覆光致耐電鍍劑→面層底板曝光→顯影、修板→線路圖形電鍍→電鍍錫鉛合金或鎳/金鍍→去膜與蝕刻→檢查→網印阻焊圖形或光致阻焊圖形→印制字符圖形→(熱風整平或有機保焊膜)→數控洗外形→清洗、干燥→電氣通斷檢測→成品檢查→包裝出廠。
