焊爐的目的

通過高溫焊料固化，從而達到將PCB和SMT的表面貼裝組件連接在一起，形成電氣回路。

Reflow

1、焊錫原理

印刷有錫膏的PCB，在零件貼裝完成后，經過加熱、 錫膏熔化， 冷卻后將PCB和零件焊接成一體. 從而達到既定的機械性能、 電器性能 。

2、焊錫三要素

• 焊接物 ----- PCB零件

• 焊接介質 ----- 焊接用材料 ：錫膏

• 一定的溫度 ----- 加熱設備

工藝分區

基本工藝：

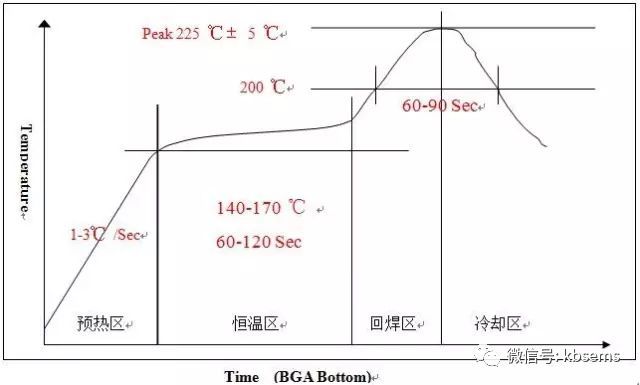

熱風回流焊過程中，錫膏需經過以下幾個階段：溶劑揮發；焊劑清除焊件表面的氧化物；錫膏的熔融、再流動以及焊膏的冷卻、凝固。

1、PRE-HEAT 預熱區

重點：預熱的斜率、預熱的溫度

目的： 使PCB和元器件預熱 ，達到平衡，同時除去錫膏中的水份﹑溶劑， 以防錫膏發生塌落和焊料飛濺。保證升溫比較緩慢，溶劑揮發。較溫和，對元器件的熱沖擊盡可能小，升溫過快會造成對元器件的傷害，如會引起多層陶瓷電容器開裂，同時還會造成焊料飛濺，使在整個PCB的非焊接區域形成焊料球以及焊料不足的焊點。

作用及規格﹕是用來加熱PCB&零件;斜率為1-3℃/秒 ,占總時間的30%左右,最高溫度控制在140℃以下,減少熱沖擊.

2、SOAK 恒溫區

重點：均溫的時間、均溫的溫度

目的：保證在達到再流溫度之前焊料能完全干燥，同時還起著焊劑活化的作用，能清除元器件、焊盤、焊粉中的金屬氧化物。時間約60~120秒（根據焊料的性質、PCB有所差異）。

作用及規格﹕使大小零件及PCB受熱完全均勻，消除局部溫差；通過錫膏成份中的溶劑清除零件電極及PCB、PAD及Solder Powder表面氧化物，減小表面張力，為重溶作準備。時間約占45%左右，溫度在140-183 ℃之間。

3、REFLOW 回焊區

重點：回焊的最高溫度、回焊的時間

目的：錫膏中的焊料使金粉開始熔化，再次呈流動狀態，替代液態焊劑潤濕焊盤和元器件，這種潤濕作用導致焊料進一步擴展，對大多數焊料潤濕時間為60~90秒?；亓骱傅臏囟纫哂诤父嗟娜埸c(diǎn)溫度，一般要超過熔點溫度20--40度才能保證再流焊的質量。有時也將該區域分為兩個區，即熔融區和再流區。

作用及規格﹕為全面熱化重熔；溫度將達到峰值溫度，峰值溫度通?？刂圃?05-230℃之間，peak溫度過高會導致PCB變形，零件龜裂及二次回流等現象出現。

4、COOLING 冷卻區

重點：冷卻的斜率

目的：焊料隨溫度的降低而凝固，使元器件與焊膏形成良好的電接觸，冷卻速度要求同預熱速度相同。緩慢冷卻會導致PAD的更多分解物進入錫中，產生灰暗毛糙的焊點，甚至引起沾錫不良和弱焊點結合力。

作用及規格﹕降溫，使PCB&零件均勻降溫；回焊爐上下各有兩個區有降溫吹風馬達，通常出爐的PCB溫度控制在120 ℃（75℃）以下。 降溫速率一般為-4℃/sec以內， SESC的標準為：Slope?-3℃/sec。
