pcb抄板通常又稱為pcb仿制、或pcb克隆，簡單的說就是通過電子產品仿制和克隆出相同或相似的pcb板，這整個仿制pcb板過程需要一定的技術和工藝操作方法，下面小編來為大家詳細介紹。

pcb抄板是PCB設計的逆向工程，是先將PCB線路板上的元器件拆下來做成BOM單，將空板掃描成圖片經抄板軟件處理還原成pcb板圖文件;將pcb板圖文件送到PCB制板廠做出板子(PCBA)，再打上元件(根據BOM單采購到相應元器件)就是與原PCB電路板一摸一樣的PCB電路板了。

抄板也叫改板，就是對設計出來的PCB板進行反向技術研究。在參考了大量的資料，抄板的過程總結如下：

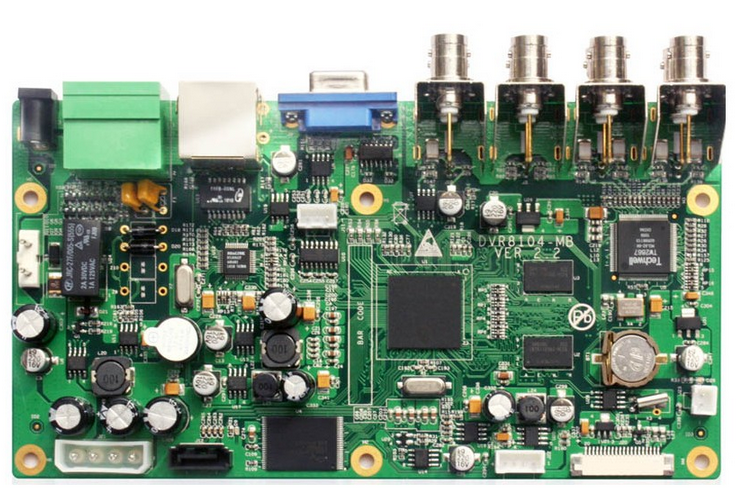

第一步、拿到一塊PCB，首先在紙上記錄好所有元?dú)饧男吞?hào)，參數，以及位置，尤其是二極管，三級管的方向，IC缺口的方向。最好用數碼相機拍兩張?jiān)獨饧恢玫恼掌，F(xiàn)在的pcb電路板越做越高級上面的二極管三極管有些不注意根本看不到。

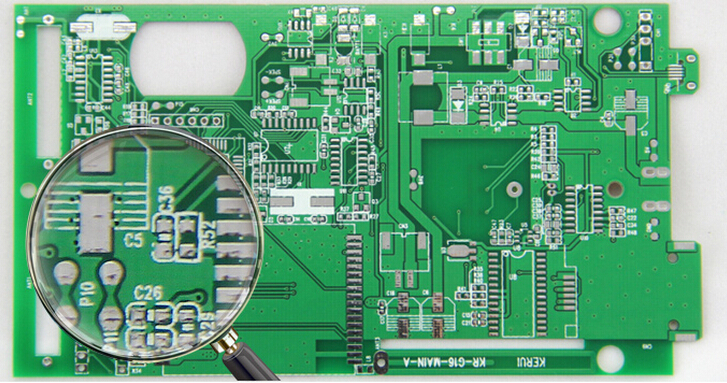

第二步、拆掉所有器件，并且將PAD孔里的錫去掉。用酒精將PCB清洗干凈，然后放入掃描儀內，掃描儀掃描的時候需要稍調高一些掃描的像素，以便得到較清晰的圖像。再用水紗紙將頂層和底層輕微打磨，打磨到銅膜發亮，放入掃描儀，啟動PHOTOSHOP，用彩色方式將兩層分別掃入。注意，PCB在掃描儀內擺放一定要橫平豎直，否則掃描的圖象就無法使用。

第三步、調整畫布的對比度，明暗度，使有銅膜的部分和沒有銅膜的部分對比強烈，然后將次圖轉為黑白色，檢查線條是否清晰，如果不清晰，則重復本步驟。如果清晰，將圖存為黑白BMP格式文件TOP.BMP和BOT.BMP，如果發現圖形有問題還可以用PHOTOSHOP進行修補和修正。

第四步、將兩個BMP格式的文件分別轉為PROTEL格式文件，在PROTEL中調入兩層，如過兩層的PAD和VIA的位置基本重合，表明前幾個步驟做的很好，如果有偏差，則重復第三步。所以說pcb抄板是一項極需要耐心的工作，因?yàn)橐稽c(diǎn)小問題都會影響到質量和抄板后的匹配程度。

第五步、將TOP層的BMP轉化為TOP.PCB，注意要轉化到SILK層，就是黃色的那層，然后你在TOP層描線就是了，并且根據第二步的圖紙放置器件。畫完后將SILK層刪掉。不斷重復知道繪制好所有的層。

第六步、在PROTEL中將TOP.PCB和BOT.PCB調入，合為一個圖就OK了。

第七步、用激光打印機將TOP LAYER，BOTTOM LAYER分別打印到透明膠片上(1：1的比例)，把膠片放到那塊PCB上，在最后一步，要對其進行徹底的檢查是否有誤，如果沒有任何問題，那就ok了。

注：如果是多層板還要細心打磨到里面的內層，同時重復第三到第五步的抄板步驟，當然圖形的命名也不同，要根據層數來定，一般雙面板抄板要比多層板簡單許多，多層抄板容易出現對位不準的情況，所以多層板抄板要特別仔細和小心(其中內部的導通孔和不導通孔很容易出現問題)。

雙面板抄板方法：

1、掃描線路板的上下表層，存出兩張BMP圖片。

2、打開抄板軟件Quickpcb2005，點“文件”“打開底圖”，打開一張掃描圖片。用PAGEUP放大屏幕，看到焊盤，按PP放置一個焊盤，看到線按PT走線，就象小孩描圖一樣，在這個軟件里描畫一遍，點“保存”生成一個B2P的文件。

3、再點“文件”“打開底圖”，打開另一層的掃描彩圖;

4、再點“文件”“打開”，打開前面保存的B2P文件，我們看到剛抄好的板，疊在這張圖片之上——同一張PCB板，孔在同一位置，只是線路連接不同。所以我們按“選項”——“層設置”，在這里關閉顯示頂層的線路和絲印，只留下多層的過孔。

5、頂層的過孔與底層圖片上的過孔在同一位置，現在再如同童年時描圖一樣，描出底層的線路就可以了。再點“保存”——這時的B2P文件就有了頂層和底層兩層的資料了。

6、點“文件”“導出為PCB文件”，就可以得到一個有兩層資料的PCB文件，可以再改板或再出原理圖或直接送PCB制版廠生產。

多層板抄板方法：

其實四層板抄板就是重復抄兩個雙面板，六層就是重復抄三個雙面板，多層之所以讓人望而生畏，是因?yàn)闊o法看到其內部的走線。一塊精密的多層板，該怎樣看到其內層乾坤呢?——分層。

現在分層的辦法有很多，有藥水腐蝕、刀具剝離等，但很容易把層分過頭，丟失資料。經驗來說，砂紙打磨是最準確的。

當抄完P(guān)CB的頂?shù)讓雍?，一般都是用砂紙打磨的辦法，磨掉表層顯示內層;砂紙就是五金店出售的普通砂紙，一般平鋪PCB，然后按住砂紙，在PCB上均勻磨擦(如果板子很小，也可以平鋪砂紙，用一根手指按住PCB在砂紙上磨擦)。要點是要鋪平，這樣才能磨得均勻。

絲印與綠油一般一擦就掉，銅線與銅皮就要好好擦幾下。一般來說，藍牙板幾分鐘就能擦好，內存條大概要十幾分鐘;當然力氣大，花的時間會少一點;力氣小花的時間就會多一點。

總結：了解上述的pcb仿制的六種方法，雙面板與多層板抄板的方法，通過這些以上介紹的方法來實際正確操作，得到和原pcb板同樣的pcb板，這時候要對其進行測試，如果其原型和性能等和原版一模一樣，就完成了，如果想了解抄板方法，大家可以點擊查看。
