制作很重要,制作后的維護同樣也是很重要的事。在PCB各種布線完成后，你以為工作就算完成了嗎?顯然是不。PCB的布線后的檢查工作也是必須的，那么我們?nèi)绾卧赑CB板布線后進行它的檢查工作呢?本文接下來會教你如何事后檢查PCB板的布線，做好最后的把關工作。

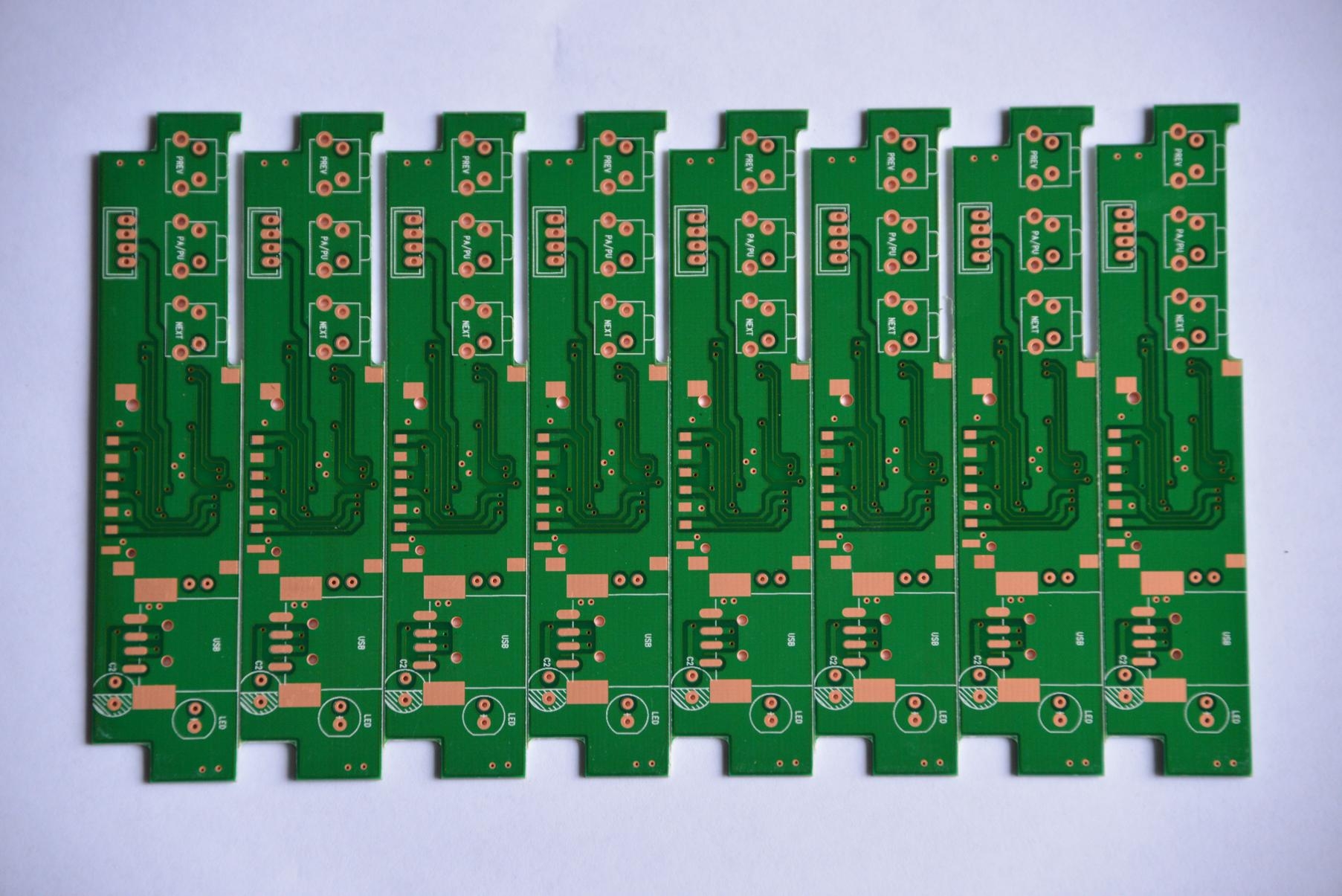

PCB板布線設計完成后，需認真檢查布線設計是否符合設計者所制定的規則，同時也需確認所制定的規則是否符合PCB板生產工藝的需求，一般檢查有如下幾個方面：

(1)線與線，線與元件焊盤，線與貫通孔，元件焊盤與貫通孔，貫通孔與貫通孔之間的距離是否合理，是否滿足生產要求。

(2)電源線和地線的寬度是否合適，電源與地線之間是否緊耦合(低的波阻抗)，在PCB板中是否還有能讓地線加寬的地方。

(3)對于關鍵的信號線是否采取了最佳措施，如長度最短，加保護線，輸入線及輸出線被明顯地分開。

(4)模擬電路和數字電路部分，是否有各自獨立的地線。

(5)后加在PCB板中的圖形(如圖標、注標)是否會造成信號短路。對一些不理想的線形進行修改。

(6)在PCB板上是否加有工藝線，阻焊是否符合生產工藝的要求，阻焊尺寸是否合適，字符標志是否壓在器件焊盤上，以免影響電裝質量。

(7)多層PCB板中的電源地層的外框邊緣是否縮小，如電源地層的銅箔露出板外容易造成短路。

綜上所述7點就是關于檢查PCB板的布局工作的方面，做好把關工作才能生產出客戶滿意的產品，提升公司的生產質量。
