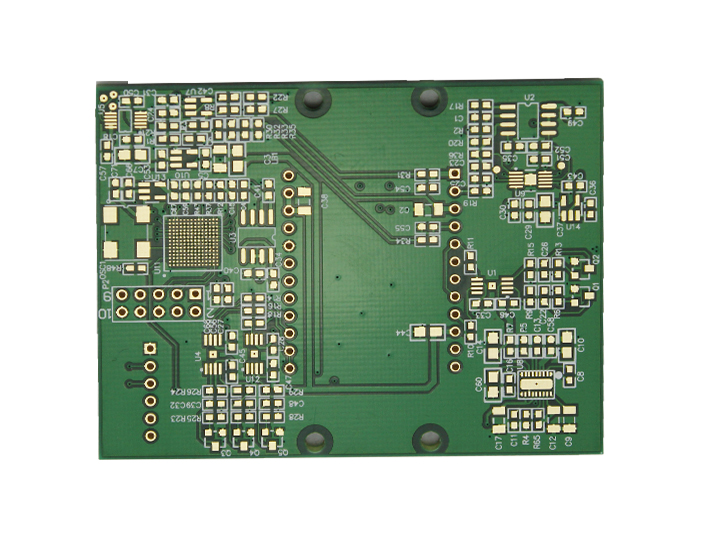

覆銅，就是將PCB上閑置的空間作為基準面，然后用固體銅填充，這些銅區又稱為灌銅。敷銅的意義在于，減小地線阻抗，提高抗干擾能力;降低壓降，提高電源效率;還有，與地線相連，減小環路面積。如果PCB的地較多，有SGND、AGND、GND，等等，如何覆銅?我的做法是，根據PCB板面位置的不同，分別以最主要的“地”作為基準參考來獨立覆銅，數字地和模擬地分開來敷銅自不多言。同時在覆銅之前，首先加粗相應的電源連線：V5.0V、V3.6V、V3.3V(SD卡供電)，等等。這樣一來，就形成了多個不同形狀的多變形結構。

覆銅需要處理好幾個問題：一是不同地的單點連接，二是晶振附近的覆銅，電路中的晶振為一高頻發射源，做法是在環繞晶振敷銅，然后將晶振的外殼另行接地。三是孤島(死區)問題，如果覺得很大，那就定義個地過孔添加進去也費不了多大的事。

另外，大面積覆銅好還是網格覆銅好，不好一概而論。為什么呢?大面積覆銅，如果過波峰焊時，板子就可能會翹起來，甚至會起泡。從這點來說，網格的散熱性要好些。通常是高頻電路對抗干擾要求高的多用網格，低頻電路有大電流的電路等常用完整的鋪銅。
