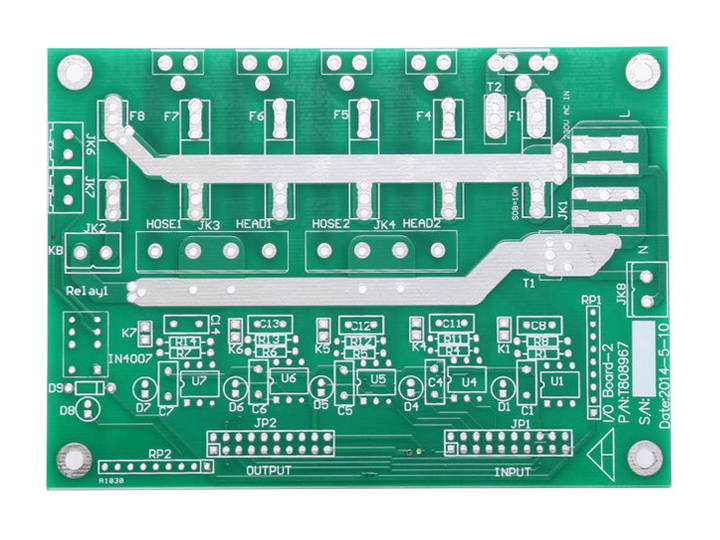

線路板廠制作PCB板生產雙面及多層板的流程中,PCB板的電鍍加工工藝是必不可少的,因?yàn)橹灰请p面板或多層線路板都會設計有導通孔及插件孔,線路板上的這些導通孔及器件孔孔壁是需要有金屬銅來連接兩面的線路及器件，否則線路板就無法正常工作，因此線路板廠必需采用電鍍加工工藝技術先將孔內沉積上一定厚度的金屬層以達到線路板的性能要求。

線路板廠家在制作PCB板電鍍加工前必須有系統規范的表面處理。線路板廠為了使PCB板得到涂覆絕緣介質層與化學鍍鋼層間好的結合力和平整度，必須對PCB板表面涂覆絕緣介質層表面進行處理。

①拋磨處理。PCB板在電鍍加工前需采用刷板(加磨料，如氧化鋁、火山灰等)和精細擦板等進行板面拋刷來形成高平整度（共面性)的絕緣介質層表面。

②粗化處理。目前大多采用高錳酸鉀(或高錳酸鈉}進行處理。其處理方法和條件與常規去鉆（沾）污之處理?xiàng)l件相仿(不作介紹)，但應控制和觀測粗化效果(采用SEM等)。通過堿性高錳酸鉀(或高錳酸鈉} )溶液處理的絕緣介質層表面可得到好的粗糙表面，粗化前其表面和導通孔內是光滑的，而粗化后其表面和孔內已形成均勻分布的粗糙表面，有利于增加鍍銅與絕緣介質層間表面粘結面積，從而提高鍍銅層與絕緣介質層間的粘結強度，這樣使其粘結度更強。

實際上前表面度處理除了提高鍍銅層與緣介質層間的粘結強度外，還有利于提高導通孔電氣互鏈的可性，正如前面所述。當孔徑很小時，可能會存在著某種程度的顯影不徹底，或在導通孔底部接盤上殘存著不同程度的“余膠”，從而影響導通孔電氣互連差或不通現象。通過堿性高錳酸鉀(或高錳酸鈉)的處理，對殘存的“余膠”可以進一步除去，獲得清潔的連接盤表面，從而較好地解決了這個問題。

PCB線路板電鍍加工技術-孔化與電鍍。經過表面粗化處理的絕緣介質層和導通孔，便可按照常規的化學鍍銅得到可電鍍性后再進行電鍍銅。盡管導通孔是屬盲也鍍，但其厚徑比大多小于1.0，因而孔內的鍍層是好的，通過這種電鍍后的銅層與絕緣介質層間粘結強度更大，銅層的物理特性，即其抗張強度也大大提升，延展性可達16%至20%。同時，采用直接電鍍也可以獲得以上性能。

表面電路的形成。在絕緣介質層上鍍上銅層后，根據設計要求制成所規定的導電圖形電路。由于孔化、電鍍是采用整板進行。因而可得到厚薄均勻的鍍銅層。但為了得到精細的電路圖形，電鍍后的銅鍍層一般進行表面拋磨(刷)或進行刷板(加氧化鋁、或火山灰)和高壓水沖洗處理，然后烘干，涂覆抗蝕劑(或貼抗蝕劑干膜)，再經過曝光、顯影、蝕刻（多采用酸性蝕刻）。盲孔采用掩孔，除一去抗蝕膜便得所需的電路圖形。

線路板廠制作的PCB線路板通過以上的加工過程，便在“PCB板”的兩面各積層上一層電路，如在各積層上再積層1層電路，則按以上步驟重復生產工藝流程，從而形成2層、3層、4層/多層線路板等等。由于積層的層數增加，會造成表面平整度差異。目前大多在“PCB板’兩面各積層上2到10層。但今后隨著工藝技術和材料的進步，PCB板的積層層數將會迅速增加
