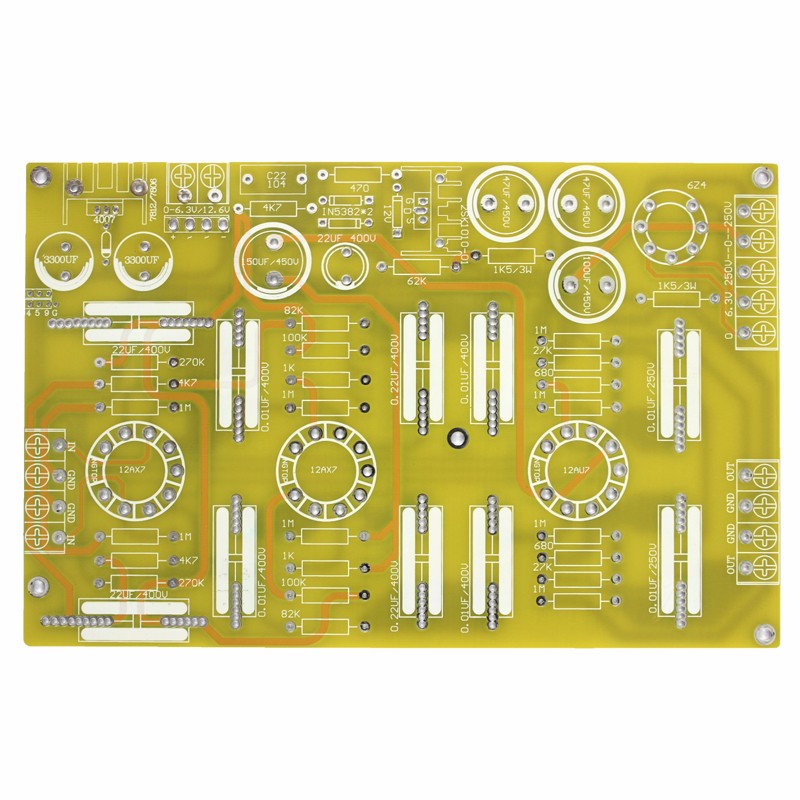

一、核算辦法如下：

先核算Track的截面積，大多數PCB板的銅箔厚度為35um（不確定的話能夠問PCB廠家）它乘上線寬即是截面積，留意換算成平方毫米。 有一個電流密度經歷值，為15~25安培/平方毫米。把它稱上截面積就得到通流容量。

I=KT0.44A0.75

（K為修正系數，通常覆銅線在內層時取0.024，在外層時取0.048

T為最大溫升，單位為攝氏度(銅的熔點是1060℃)A為覆銅截面積，單位為平方MIL(不是毫米mm，留意是square mil.)

I為容許的最大電流，單位為安培通常 10mil=0.010inch=0.254可為 1A，250MIL=6.35mm, 為 8.3A

二、數據:

PCB載流才能的核算一向缺少權威的技術辦法、公式，經歷豐富CAD工程師依靠個人經歷能作出較精確的判別?？墒顷P(guān)于CAD菜鳥，不可謂遇上一道難題。 PCB線路板的載流才能取決與以下要素：線寬、線厚（銅箔厚度）、容許溫升。我們都知道，PCB走線越寬，載流才能越大。在此，請告訴我：假定在同等條件下，10MIL的走線能接受1A，那么50MIL的走線能接受多大電流，是5A嗎？答案自然是否定的。請看以下來自世界權威機構供給的數據：

線寬的單位是：Inch （inch 英寸=25.4 millimetres 毫米）1 oz.銅=35微米厚，2 oz.=70微米厚, 1 OZ =0.035mm 1mil.=10-3inch.

Trace Carrying Capacityper mil std 275

三，試驗：

試驗中還得思考導線長度所發生的線電阻所導致的壓降。技術焊所上的錫僅僅為了增大電流容量，但很難操控錫的體積。1 OZ銅，1mm寬，通常作 1 - 3 A電流計，詳細看你的線長、對壓降請求。

最大電流值應該是指在溫升限制下的最大答應值，熔斷值是溫升抵達銅的熔點的那個值。Eg. 50mil 1oz 溫升1060度(即銅熔點)，電流是22.8A。
