印制線路板化鎳金工藝控制_深圳群慧電子_印刷線路板

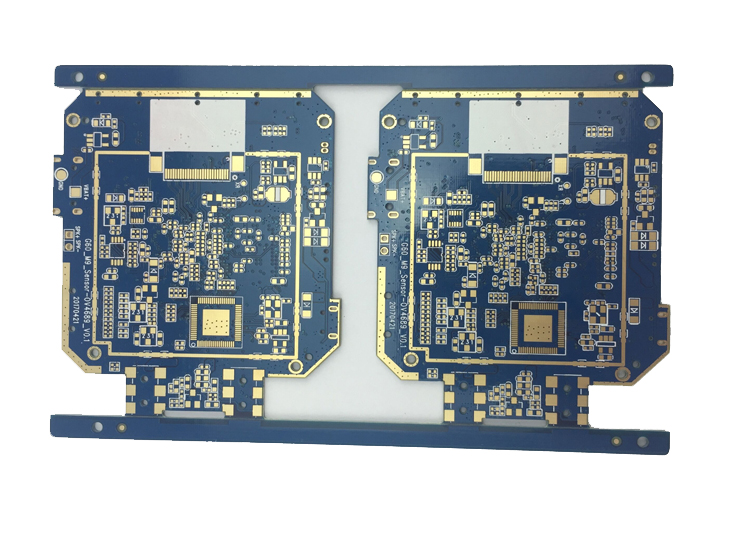

一、除油槽

一般情況，沉鎳金采用酸性除油劑來處理制板，其作用在于去除銅面之輕度油脂及氧化物，達到銅面清潔及增加潤濕的效果，它應當具備不傷材料，低泡型易水洗的特點，后以二級市水洗或三級水洗更佳。

二、微蝕槽

目的在于清潔銅面氧化及前工序遺留殘?jiān)?，保持銅面新鮮及增加化學鎳層的密著性，常用微蝕液為酸性SPS溶液。沉鎳金生產也有使用雙氧水或酸性過硫酸鉀微蝕液。由于銅離子對微蝕速率影響較大，通常須將銅離子的濃度控制在5-25G/L，以保證微蝕速率處于0。5-1。5UM，生產過程中，換槽時往往保留1/5-1/3槽舊液，以保持一事實上的銅離子濃度，也有使用少量氯離子加強微蝕效果。

另外，由于帶出的微蝕殘液，會導致銅面在水洗過程中迅速氧化，所以微蝕后水持和流量以及浸泡時間都須特別考慮，否則，預浸槽會產生太多的銅離子，繼而影響鈀槽壽命，在條件允許的情況下，微蝕水洗后，再加入5%左右的硫酸浸洗后進入預浸槽。

三、預浸槽

預浸槽在制程中沒有特別的作用，只是維持活化槽的酸度以及使銅面在新鮮狀態（無氧化）下，進入活化槽。理想的預浸槽除了鈀之外，其它濃度與活化槽一致，實際上，一般硫酸鈀活化系列采用硫酸作預浸劑，鹽酸鈀活化系列采用鹽酸作預浸劑，也有使用氨鹽作預浸劑（PH值另外調節），否則，活化制程失去保護會造成鈀離子活化液局部水解沉淀。

四、活化槽

活化的作用是在銅面析出一層鈀，作為化學鎳起始反應之催化晶核，其形成過程則為鈀與銅的化學置換反應。從置換的反應來看，鈀與銅的反應速度會越來越慢，當鈀將銅完全覆蓋后（不考慮浸鍍的疏孔性）,置換反應會停止，但實際生產中，不可能也不必要將銅面徹底活化，（將銅面完全覆蓋），從成本上講，這會使鈀的消耗大幅上升，更重要的是，這樣容易造成滲鍍等嚴重品質問題。

由于鈀的本身特性，活化槽存在著不穩定這一因素，槽液中會產生細微的鈀顆粒，這些顆粒不但會沉積在板的PAD 上，而且沉積在基材、板面及槽壁上，當其累計到一定程度，就可能造成板滲鍍及槽壁發黑等現象。

影響鈀槽穩定性的主要因素除了藥水系列不同之外，鈀槽控制溫度和鈀離子濃度則是首要考慮的問題。溫度越低，鈀離子濃度越低，越有利于鈀槽的控制，但不能太低，否則會影響活化效果，引起漏鍍發生，溫度在20-30度，鈀離子在20-40PPM。在正常情況下，活化常出的鈀離子殘液體，在二級水洗過程中可以被洗干凈，吸附在基材上的微量元素，在鎳槽中不足以導致滲鍍的出現，另一方面，如果說不正常因素導致基材吸附大量活化殘液，并不是硫酸或鹽酸能將其洗去，只能從根本上去調整鈀槽或鎳槽，增加后浸及水洗，其作用是避免水中鈀含量太多而影響鎳槽。

需要留意的是，水洗槽中少量的鈀帶入鎳槽，不會對鎳槽造成太大的影響，所以不必太在意活化后水洗時間太短。一般情況下，二級水洗的時間控制在1-3分鐘為佳，最重要的是活化后水洗不可使用超聲波裝置，否則，不但導致大面積漏鍍，而且滲鍍問題依然存在。

五、沉鎳槽

化學沉鎳是通過鈀的催化作用下，NAH2PO2水解生成原子態H，同時H原子在鈀催化條件下，將鎳離子還原為單質鎳而沉積在裸銅面上。作為沉鎳，其本身也具備催化能力，由于其催化能力劣于鈀晶體，所以反應初期主要是鈀的催化作用在進行，當鎳的沉積將鈀晶體完全覆蓋時，如果鎳槽活性不足，化學沉積就會停止，于是漏鍍問題就產生了，這種漏鍍與鎳缸活性嚴重不足所產生的漏鍍不同，前者因已沉積大約20微英寸的薄鎳，因而漏鍍位在沉金后呈現白色粗糙金面，而后者根本無化學鎳的沉積，外觀至發黑的銅色。

從化學鎳沉積的反應看出，在金屬沉積的同時，伴隨著單質磷的析出，而且隨著PH值的升高，鎳的沉積速度加快的同時，磷的析出速度減慢，結果則是鎳磷合金的P含量降低。反之。隨著PH值的降低，鎳磷合金的P含量升高。沉鎳中，磷的含量一般在7-11%之間變化，鎳磷合金的抗蝕性能優于電鍍鎳，其硬度也比電鍍鎳高。
