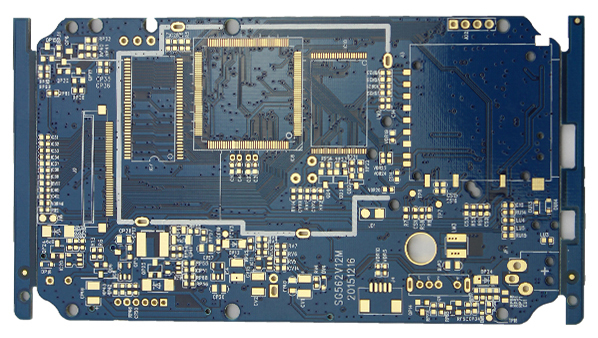

PCB電路板設計方案是以電路原理圖為根據，實現電路設計者所需要的功能。PCB電路板設計方案主要指版圖設計，需要考慮外部連接的布局。內部電子元件的優化布局。金屬連線和通孔的優化布局。電磁保護。熱耗散等各種因素。優秀的版圖設計可以節約生產成本，達到良好的電路性能和散熱性能。簡單的版圖設計可以用手工實現，復雜的版圖設計需要借助計算機輔助設計(CAD)實現。

在高速設計中，可控阻抗板和線路的特性阻抗是最重要和最普遍的問題之一。首先了解一下傳輸線的定義：傳輸線由兩個具有一定長度的導體組成，一個導體用來發送信號，另一個用來接收信號(切記“回路”取代“地”的概念)。在一個多層板中，每一條線路都是傳輸線的組成部分，鄰近的參考平面可作為第二條線路或回路。一條線路成為“性能良好”傳輸線的關鍵是使它的特性阻抗在整個線路中保持恒定。

線路板成為“可控阻抗板”的關鍵是使所有線路的特性阻抗?jié)M足一個規定值，通常在25歐姆和70歐姆之間。在多層線路板中，傳輸線性能良好的關鍵是使它的特性阻抗在整條線路中保持恒定。

但是，究竟什么是特性阻抗?理解特性阻抗最簡單的方法是看信號在傳輸中碰到了什么。當沿著一條具有同樣橫截面?zhèn)鬏斁€(xiàn)移動時。假定把1伏特的電壓階梯波加到這條傳輸線中，如把1伏特的電池連接到傳輸線的前端(它位于發送線路和回路之間)，一旦連接，這個電壓波信號沿著該線以光速傳播，它的速度通常約為6英寸/納秒。當然，這個信號確實是發送線路和回路之間的電壓差，它可以從發送線路的任何一點和回路的相臨點來衡量。
