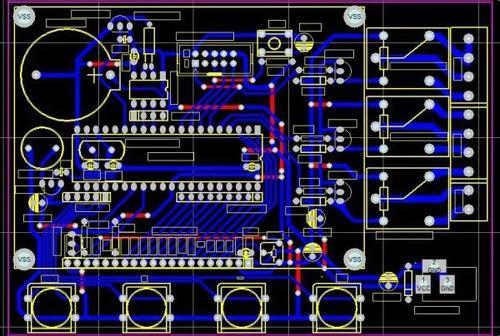

布線通道計算規則：

PCB板布線通道初步估算方式：

兩個過孔之間布線通道：Ni=INT((Wi-2S-W1)/(W1+S1)+1)

其中：

Ni：相鄰兩過孔間布線通道數

Wi：過孔邊沿間距

S：過孔到布線邊沿間距

W1：線寬

S1：線間距

兩個過孔之間布線通道計算示意圖

差分線時：

W1：=2*W2+S2 通道數即為差分線通道數

W2：差分線線寬

S2：差分線對內線間距

差分線計算通道時：將一對差分線（W2/S2）等效成一根單線（線寬為2*W2+S2）處理。

說明：50MIL格點系統，普通信號（5MIL線寬、8MIL線間距）安照2個布線通道設計，時鐘信號按照1個布線通道設計，差分信號按照1對差分線通道設計。

高密區域布線規劃知識：

（1）建議高密BGA布線采用特殊Fanout布線方式，外圍4排管腳引出通過表層Fanout，增大布線通道。

（2） 所有電源，地管腳需要直接Fanout到相應的平面層，避免引出起出100mil長線Fanout，不包含到布線層的布線通道規劃。

（3）高密BGA區域布線層數確定規則如下：

最少內層布線層數=INT(M/N)+1

最多內層布線層數=BGA非電源地最密管腳排布層數/兩過孔間布線通道數-2

說明：M:除外圍4層管腳外BGA區域的非電源地布線連接總數+前兩排直接Fanout浪費的布線通道數；N:第5排管腳Fanout環區域的布線通道總數

BGA區域所有除外4層的管腳布線都需要占用第5層環形區域的布線通道，根據此區域的布線通道數和總的布線連接數確定最少內層布線層數。

（4）根據布線瓶頸區確定PCB板布線層數，瓶頸區域PCB板最少布線層數=INT(M/N)+1

說明：M:通過瓶頸區域的布線連接數；N:瓶頸區域的布線通道數

高密BGA區域布線規劃需要優先進行總線的劃分，定義的各種BUS，然后根據各種總線的分布確定布線的大致區域，最后根據各組總線的所需通道數進行詳細的通道具分配和布線規劃。
