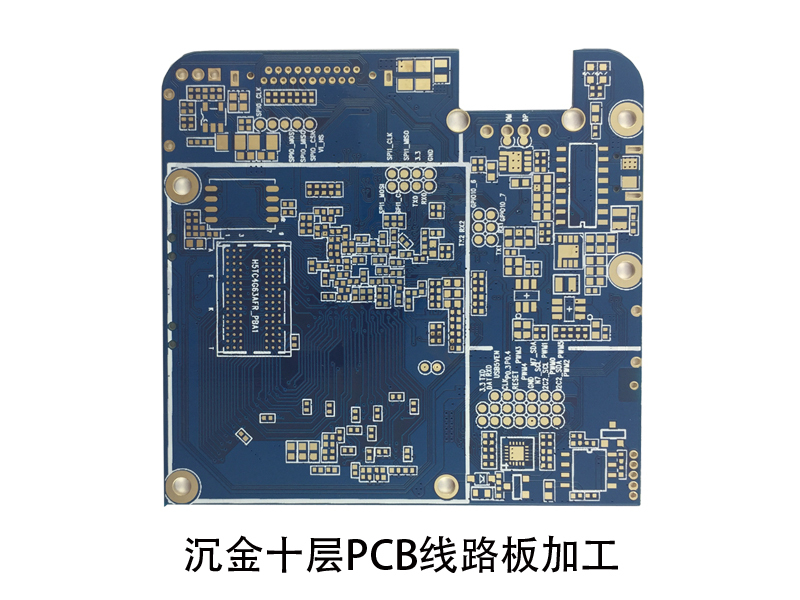

印制電路高精密度化是指采用細密線寬/間距、微小孔、狹窄環寬(或無環寬)和埋、盲孔等技術達到高密度化。而高精度是指“細、小、窄、薄”的結果必然帶來精度高的要求，以線寬為例：O.20mm線寬，按規定生產出O.16-0.24mm為合格，其誤差為(O.20土 0.04)mm;而O.10mm的線寬，同理其誤差為(0.10±O.02)mm，顯然后者精度提高1倍，依此類推是不難理解的，因此高精度要求不再單獨論述。但卻是生產技術中一個突出的難題。

(1)細密導線技術 今后的高細密線寬/間距將由0.20mm-O.13mm-0.08mm—0.005mm，才能滿足SMT和多芯片封裝(Multichip Package，MCP)要求。因此要求采用如下技術。

①采用薄或超薄銅箔(<18um)基材和精細表面處理技術。

②采用較薄干膜和濕法貼膜工藝，薄而質量好的干膜可減少線寬失真和缺陷。濕法貼膜可填滿小的氣隙，增加界面附著力，提高導線完整性和精度。

③采用電沉積光致抗蝕膜(Electro—deposited Photoresist，ED)。其厚度可控制在5-30/um范圍，可生產更完美的精細導線，對于狹小環寬、無環寬和全板電鍍尤為適用，目前全球已有十多條ED生產線。

④采用平行光曝光技術。由于平行光曝光可克服“點”光源的各向斜射光線帶來線寬變幅等的影響，因而可得線寬尺寸精確和邊緣光潔的精細導線。但平行曝光設備昂貴，投資高，并要求在高潔凈度的環境下工作。

⑤采用自動光學檢測技術(Automatic Optic Inspection，AOI)。此技術已成為精細導線生產中檢測的必備手段，正得到迅速推廣應用和發展。如AT&T公司有11臺AoI，}tADCo公司有21臺AoI專門用來檢測內層的圖形。
