印制電路板PCB設計經驗匯總

作為一名電子工程師，印制電路板是電子工程師做電子設計必備的功課，相信大家在工作中也遇到過一些電子設計中的困惑和難題，這里我總結了一下印制電路板過程中的一些設計方法，希望能給予你們解答。

一、印制電路板的尺寸與器件的布置，

印制電路板大小要適中，過大時印制線條長，阻抗增加，不僅抗噪聲能力下降，成本也高；過小，則散熱不好，同時易受臨近線條干擾。在器件布置方面與其它邏輯電路一樣，應把相互有關的器件盡量放得靠近些，這樣可以獲得較好的抗噪聲效果。時鐘發生器、晶振和CPU的時鐘輸入端都易產生噪聲，要相互靠近些。易產生噪聲的器件、小電流電路、大電流電路等應盡量遠離邏輯電路，如有可能，應另做電路板，這一點十分重要。

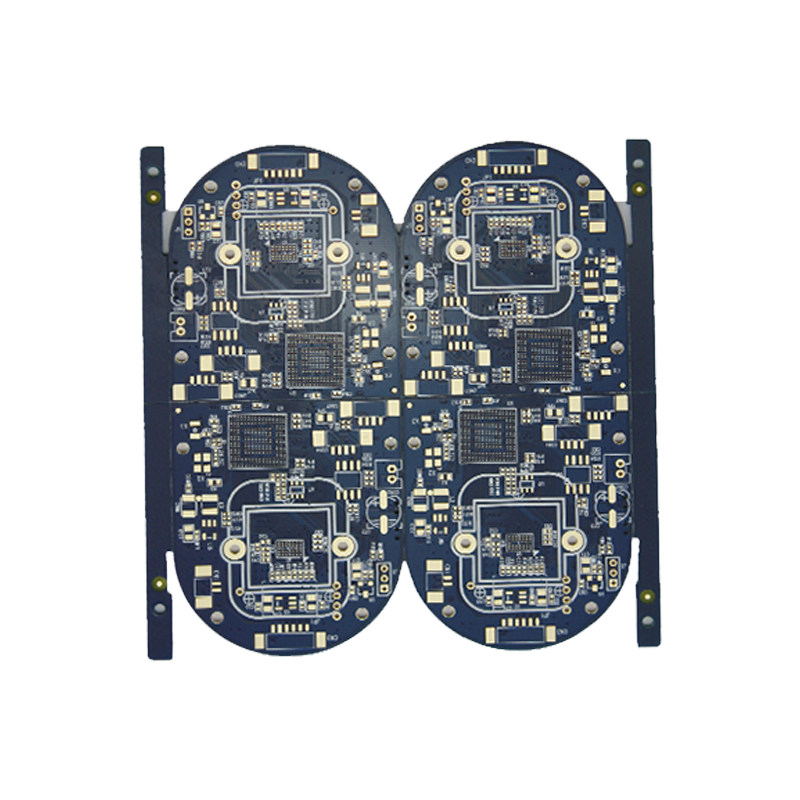

印制電路板PCB設計經驗匯總

二、去耦電容配置

在直流電源回路中，負載的變化會引起電源噪聲。例如在數字電路中，當電路從一個狀態轉換為另一種狀態時，就會在電源線上產生一個很大的尖峰電流，形成瞬變的噪聲電壓。配置去耦電容可以抑制因負載變化而產生的噪聲，是印制電路板的可靠性設計的一種常規做法。

配置原則如下：

電源輸入端跨接一個10～100uF的電解電容器，如果印制電路板的位置允許，采用100uF以上的電解電容器的抗干擾效果會好。
