敷銅的意義在于，減小地線阻抗，提高抗干擾能力；降低壓降，提高電源效率；與地線相連，還可以減小環路面積。也出于讓PCB焊接時盡可能不變形的目的，大部分PCB生產廠家也會要求PCB設計者在PCB的空曠區域填充銅皮或者網格狀的地線。

敷銅作為PCB設計的一個重要環節，不管是國產的青越鋒PCB設計軟件，還國外的一些Protel,PowerPCB都提供了智能敷銅功能，那么怎樣才能敷好銅，在此我將自己的一些想法與大家分享，希望能給同行帶來益處。

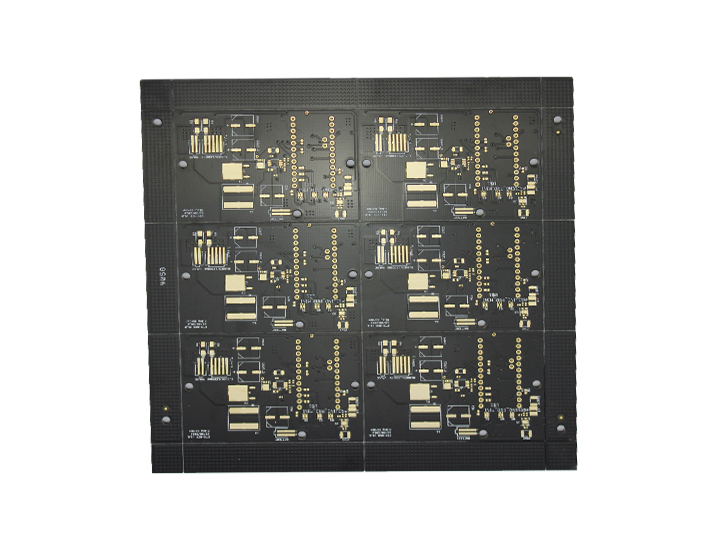

其實所謂覆銅，就是將PCB上閑置的空間作為基準面，然后用固體銅填充，這些銅區又稱為灌銅。敷銅的意義在于，減小地線阻抗，提高抗干擾能力；降低壓降，提高電源效率；與地線相連，還可以減小環路面積。也出于讓PCB 焊接時盡可能不變形的目的，大部分PCB生產廠家也會要求PCB設計者在PCB的空曠區域填充銅皮或者網格狀的地線。如果PCB的地較多，有SGND、AGND、GND，等等，那么該如何覆銅呢？我的做法是，根據PCB板面位置的不同，分別以最主要的“地”作為基準參考來獨立覆銅，數字地和模擬地分開來敷銅自不多言。同時在覆銅之前，首先加粗相應的電源連線：v5.0v、v3.6v、v3.3v，等等。這樣一來，就形成了多個不同形狀的多變形結構。

覆銅需要處理好幾個問題：一是不同地的單點連接，做法是通過0歐電阻或者磁珠或者電感連接；二是晶振附近的覆銅，電路中的晶振為一高頻發射源，做法是在環繞晶振敷銅，然后將晶振的外殼另行接地。三是孤島（死區）問題，如果覺得很大，那就定義個地過孔添加進去也費不了多大的事。
