一.金手指定義及作用:
金手指:(Gold Finger或稱 Edge Connector)將PCB板一端插入連接器卡槽,用連接器的插接腳作為pcb板對外連接的出口,使焊盤或者銅皮與對應位置的插接腳接觸來達到導通的目的,并在pcb板此焊盤或者銅皮上鍍上鎳金,因為成手指形狀所以稱為金手指.之所以選擇金是因為它優越的導電及抗氧化性.耐磨性.但因為金的成本極高所以只應用于金手指等局部鍍金.
金手指分類及識別,特點
金手指分類:1:常規金手指(齊平手指);2:長短金手指(即不平整金手指);3:分段金手指(間斷金手指)
常規金手指(齊平手指):位于板邊位置整齊排列相同長度,寬度的長方形焊盤.

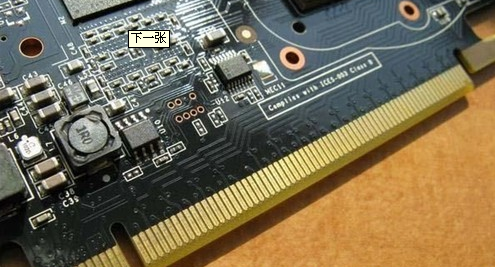

下圖為:網卡,顯卡等類型的實物,金手指較多,部分小板金手指較少。
2.長短金手指(即不平整金手指):位于板邊位置長度不一的長方形焊盤.
下圖為:存儲器,U盤,讀卡器等類型的實物.
分段金手指(間斷金手指):位于板邊位置長度不一的長方形焊盤,并前段斷開.
特點:無字符框及標示,常規為阻焊層開通窗.多數外形有凹槽.金手指部分凸出板邊,或者靠近板邊.有的板兩端均有金手指.正常金手指兩面均有,部分pcb板只有單面金手指.有的金手指單根較寬等特點。
審單注意事項,是否可牽電鍍引線,是否需要斜邊,可斜邊,金手指位置內層是否鋪銅,金手指金,鎳厚要求,金手指條數計數規則,及金手指尺寸規格。
