對于初學電子技術者來說,掌握基本電路原理,元器件的作用特性與檢測,怎樣分析原理圖,看PCB,元器件的焊接技術以及常用檢修方法,這些都是基本功,都需要掌握好。這里說說怎樣看PCB,希望對初學者有所幫助。

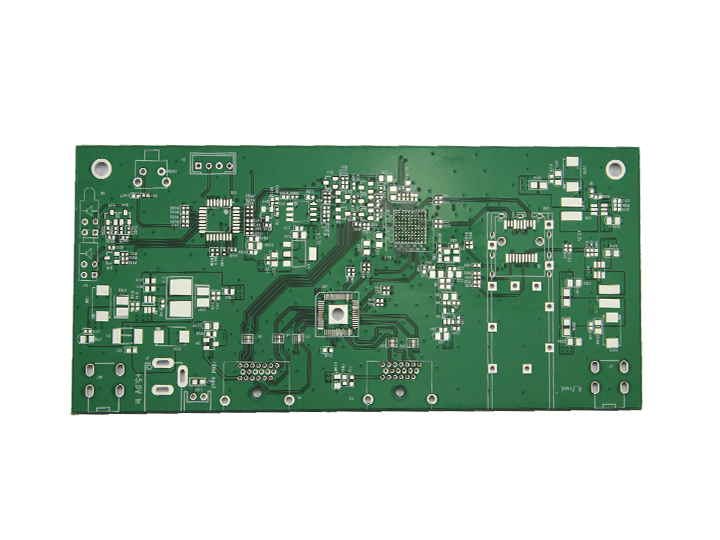

PCB即印制電路板,PCB上的元件布局與原理圖有著很大的出入,會讓初學者感到“錯綜復雜”,難以看清那些線路。沒關系,當你看完下面的PCB分析妙方后作一定是的練習,就能理清了。
認識PCB上元器件有妙方
1.在實際分析PCB時,首先根據其外形,看這個元器件像見過的什么元器件,不過這點準確率不高,得靠平時多看,見夠識廣。
2.其次結合元器件本身的印字來識別,一般來說印字表述著某些參數或型號,當然也有生產廠家批號、版本號等屬性,有些甚至連通過了什么國際認證的符號也有,這個方法也要靠平時對元器件型號、參數等的了解程度。
例如一個三極管模樣的器件,標示C1815則是一個小功率低頻NPN型三極管;標示TL431則是集成穩壓IC; 若標示13001,則是一個小功率開關管,可用在小型小功率充電器中。
