在PCB設計當中，有可能需要對一些已經布好線的地方進行取消布線，或者對整個文件重新布線等操作需求。如果逐條刪除PCB布線效率是非常低的，下面就為大家介紹下AD09快速消除PCB布線的操作功能。

方法如下：

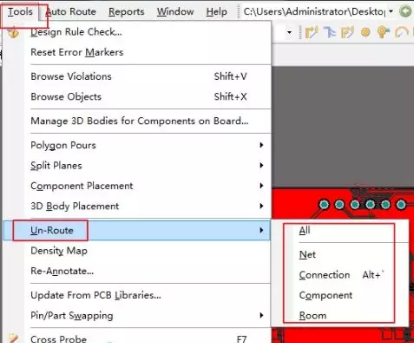

（1）打開需要進行消除布線的PCB文件。然后在工具欄“tools”>“un-route”>可以看到有5個操作選項；

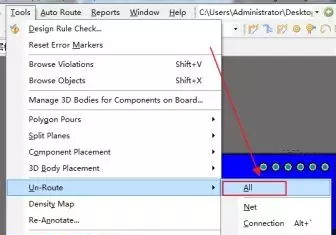

（2）選項“ALL”，意思是取消全部布線，點擊選中命令之后，所有的PCB布線都會被消除掉；

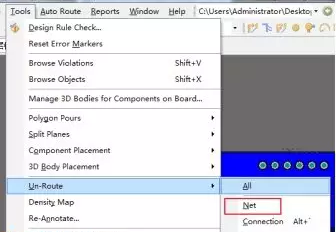

（3）第二個選項“Net”，意思是取消指定的PCB布線段，點擊選中命令之后，再直接點擊要消除的布線即可；

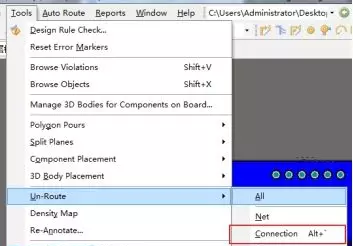

（4）第三個選項“Connection”，意思是取消指定連線的PCB布線，點擊選中命令之后，再選中某條鏈接線（如VCC、GND等）就可以將這連接線的布線消除；

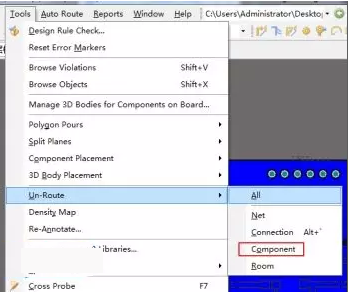

（5）第四個選項“Component”，意思是取消指定的元器件的PCB布線，點擊選中命令之后，再選中元器件(如電阻、電容或者芯片等)就可以消除所有引腳的布線；

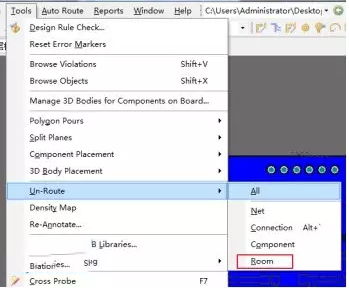

（6）第五個選項“Room”，意思是取消某個ROOM區間的布線，點擊選中命令之后，再點擊要取消的區間即可；

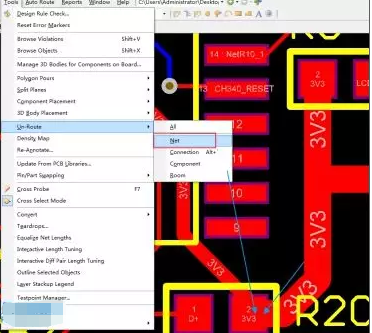

下面就以選中“Net”命令為實例來進行演示： 取消3.3V網絡的布線。

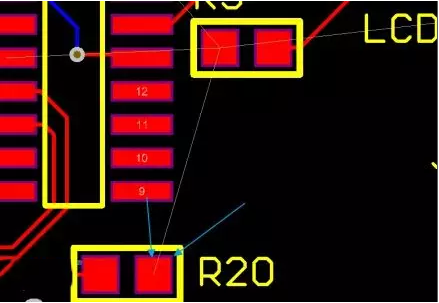

取消布線后：

3.3V網絡的所有走線全部取消。
